Tħaffir Magni tat-Tħin

Ibgħat l-inkjesta

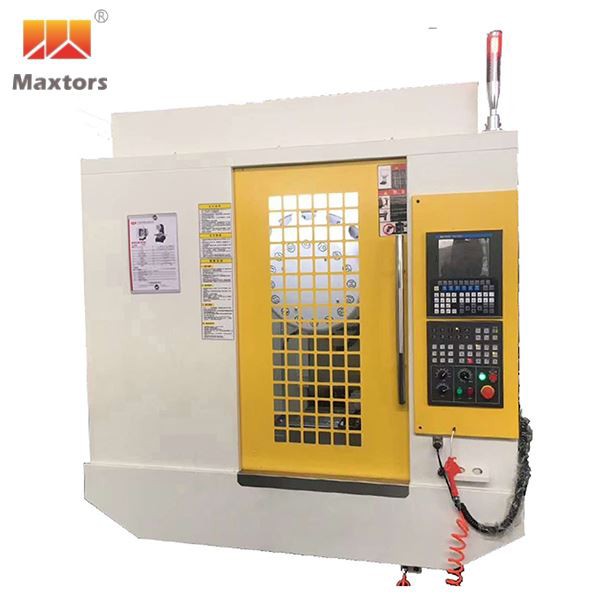

CNC tapping u ċentru tat-tħaffir

Bażi, slide, workbench, kolonna, kaxxa tal-magħżel, u partijiet bażiċi ewlenin oħra jadottaw ħadid fondut HT300; Il-bażi u s-sedil slide huma struttura f'forma ta 'kaxxa, u l-istruttura kustilja simmetrika kompatta u raġonevoli tiżgura r-riġidità għolja u l-prestazzjoni tad-damping kontra l-liwi tal-parti bażi. Kolonna qawwija tiggarantixxi r-riġidità u l-preċiżjoni tat-tip ta 'qtugħ qawwi tal-assi Z, u l-partijiet tal-bażi huma ffurmati b'ramel tar-reżina u huma sensittivi għall-ħin, li jipprovdi garanzija għall-istabbiltà tal-prestazzjoni tal-użu fit-tul tal-għodda tal-magni.

Il-karatteristiċi ewlenin tal-prestazzjoni:

1.Il-fuselage u l-komponenti ewlenin huma ħadid fondut ta 'qawwa għolja, stabbiltà tal-mikrostruttura, jiżguraw l-istabbiltà tal-għodda tal-magni għal użu fit-tul.

2.Il-kolonna fil-qiegħ ta 'struttura tat-tip ta' pont tat-tip A, flimkien mal-bażi tal-kaxxa l-kbira, tnaqqas ħafna l-vibrazzjoni tal-magna fuq qtugħ tqil

3.Il-pretensjoni preċiżjoni ballun kamin drive

4.L-unità tal-magħżel b'veloċità għolja, preċiżjoni għolja, riġidità għolja

Speċifikazzjoni tal-Prodott

Oġġett	Unità	TC-540	TC-640	TC-750	TC-1000
Mejda tax-xogħol
Daqs tal-mejda tax-xogħol	mm	650×400	700×420	900×420	1100×500
Max.Tagħbija fuq il-Mejda	KG	250	250	300	400
T-Slot	Mm	3-14×125	3-14×125	3-14×125	3-14×125
Ivvjaġġar
Ivvjaġġar XYZ	Mm	500×400×300	600×400×300	700×500×330	1000×500×330
Imnieħer tal-Magħżel għall-Mejda	Mm	150-450	150-450	150-480	150-480
Sistema tal-Għalf
Kontrollur CNC		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ Għalf Rapidu	m/min	48	48	48	48
Għalf tal-Qtugħ	m/min	10	10	10	10
ATC/Tool Magazine
Kapaċità tal-Għodda		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Max.Piż tal-Għodda	KG	3	3	3	3
Max.Tool Dia.	Mm	⌀80	⌀80	⌀80	⌀80
Max.Tool Tul	Mm	250	250	250	250
Għodda Agħżel Metodu		Addoċċ	Addoċċ	Addoċċ	Addoċċ
Eżattezza
Preċiżjoni tal-Pożizzjonament	Mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Preċiżjoni tal-Pożizzjonament mill-ġdid	Mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Magħżel
Veloċità tal-magħżel	.rpm	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)	12000 (15000/20000 Opt.)
Taper taż-żarżur		BT30	BT30	BT30	BT30
Mutur tal-magħżel	KW	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Rekwiżiti tal-enerġija	KVA	15	15	25	25
Daqs tal-Magni
