Ċentru tal-Magni CNC Vertikali

Daqs żgħir u kbir disponibbli

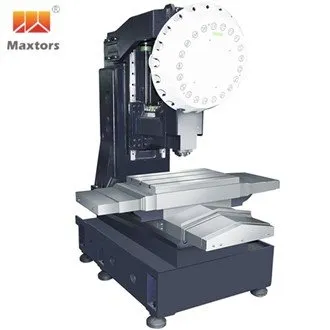

VMC Tħin cnc ċentru tal-magni vertikali

Daqs kbir Y Axis 4 guideways VMC Machine

Mudell YMC-1370,YMC-1580,YMC-1690,YMC-1890,YMC-2010,YMC-2011,YMC-2510, YMC-2511



Kontrollur differenti bħal Siemens, FANUC, Mitsubishi, Heidenhain, FOGOR, TAIWAN SYNTEC, kontrollur cnc LNC huma disponibbli kif mitlub.



3 assi, 4 assi, 5 assi mhux obbligatorju:

Il-magna assorbiet it-teknoloġija avvanzata u l-istandards tal-manifattura tal-Istati Uniti u l-Ġappun, u l-komponenti ewlenin huma analizzati minn element finit ANSYS, li jtejjeb u jottimizza l-istruttura ġenerali tal-magna.



Il-magna kollha tadotta erba 'linji gwida, li għandha riġidità u stabbiltà eċċellenti. Il-komponenti ewlenin huma magħmula minn ħadid fondut Meehant, wara trattament tajjeb tas-sħana, il-materjal huwa fi stat stabbli mingħajr deformazzjoni, u l-ferrovija iebsa tal-gwida hija ttrattata bil-wiċċ, it-tifi tal-frekwenza ultrasonika u tħin ta 'preċiżjoni. Il-ferrovija ta 'gwida fuq il-wiċċ ta' fuq hija mgħottija b'materjali reżistenti għall-ilbies, li jistgħu jistabbilizzaw l-eżattezza għal żmien twil. Il-binarji ta 'gwida lineari jistgħu jintgħażlu wkoll għal magni ta' veloċità għolja u ta 'preċiżjoni għolja.



Il-kolonna (arkata) iddisinjata apposta u l-mutur servo ta 'wara tal-assi Y itejbu r-riġidità u jiffaċilitaw it-tħaddim.



It-trasmissjoni ta 'tliet assi tadotta kamin tal-ballun ta' preċiżjoni ta 'grad C3. L-eżattezza tal-pożizzjonament tal-magna hija żgurata permezz ta 'kejl tal-lejżer, test tal-baseball u kumpens bidirezzjonali taż-żift fil-livell μ.



Iż-żarżur ta 'preċiżjoni ta' veloċità għolja jadotta trasmissjoni tal-ger taċ-ċinturin ta 'tnaqqis tal-ħsejjes b'veloċità għolja, iż-żarżur huwa bbilanċjat dinamikament darbtejn, bi preċiżjoni għolja ta' rotazzjoni u vibrazzjoni baxxa, u jista 'jwettaq ipproċessar tal-wiċċ ta' kwalità għolja;



Il-gearbox tax-xaft prinċipali b'żewġ veloċitajiet Ġermaniż/Taljan u l-gearbox tax-xaft prinċipali tal-ger intern b'żewġ veloċità tat-Tajwan huma fakultattivi, li jtejjeb it-torque tat-tqattigħ tal-magħżel u huwa adattat għal qtugħ tqil.



L-għodda tal-magni tista 'tkun mgħammra b'boring b'ħafna assi, tħaffir u tapping headstocks biex tikseb makkinar effiċjenti ta' għodod b'ħafna u multi-magħżel, li jirrifletti l-innovazzjoni tal-kombinazzjoni ta 'ċentri ta' magni u teknoloġiji avvanzati.



Mejda rotanti tal-4 u 5 assi mhux obbligatorja u kontrollur CNC famuż jistgħu jirrealizzaw makkinar simultanju tal-assi 5- ta 'prestazzjoni għolja.



Y Axis 4 GWIDA RAILS SERJE VMC Speċifikazzjoni tal-Prodott

Oġġetti	Unità	YMC-1370V	YMC-1580V	YMC-1690V	YMC-1890V	YMC-2011V
Tabella
Daqs tal-Tabella	Mm	1400×710	1700×800	1800×900	2000×900	2300×1100
Max.Tagħbija	KG	1000	1500	1500	1700	2500
T-Slot	Mm	5-18×125	5-22×135	5-22×150	5-22×150	5-22×150
Ivvjaġġar
Ivvjaġġar X/Y/Z	Mm	1300/700/650	1500/800/700	1600/900/800	1800/900/750	2000/1100/800
Imnieħer tal-magħżel mal-mejda	Mm	150~800	170~870	150~900	150~900	250~1050
Magħżel
Taper tal-magħżel		7/24 Taper Nru.50	7/24 Taper Nru.50	7/24 Taper Nru.50	7/24 Taper Nru.50	7/24 Taper Nru.50
Veloċità tal-magħżel	.rpm	6000	6000	6000	6000	6000
Qawwa tal-mutur tal-magħżel	KW	11/15	15/18.5	15/18.5	15/18.5	15/18.5
Għalf
Avviż Rapidu (X/Y/Z)	m/min	15/15/15	15/15/15	15/15/15	15/15/15	12/12/12
Qtugħ Feedrate (X/Y/Z)	m/min	7/7/7	7/7/7	7/7/7	7/7/7	7/7/7
ATC(Opt.)
Tip ATC		Bla driegħ/Driegħ	Bla driegħ/Driegħ	Bla driegħ/Driegħ	Bla driegħ/Driegħ	Bla driegħ/Driegħ
Nru ta' għodda	PCs	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24
Daqs tal-Għodda (Għodda Sħiħa)	Mm	Φ110/300	Φ110/300	Φ110/300	Φ110/300	Φ110/300
Max.Piż tal-Għodda	KG	16	16	16	16	16
Eżattezza
Preċiżjoni tal-Pożizzjonament	Mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Preċiżjoni tal-Pożizzjonament mill-ġdid	Mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Oħrajn
Pressjoni tal-Arja	KGF/C㎡	Akbar minn jew ugwali għal 6	Akbar minn jew ugwali għal 6	Akbar minn jew ugwali għal 6	Akbar minn jew ugwali għal 6	Akbar minn jew ugwali għal 6
Impronta	Mm	3500×2800	3900×2900	4260×3545	4800×3400	5700×4100
Għoli tal-Magni	Mm	3800	3900	3200	3300	3300
G.W.	KG	9500	11000	14000	15000	19000

5 assi daqsijiet differenti

Konfigurazzjoni Standard

● Tip Vertikali

● Magħżel BT50 6000rpm

● Magħżel Żejt Cooler

● Sistema taż-żennuna tal-likwidu li jkessaħ tal-magħżel

● XYZ Axis Box gwida binarji

● XYZ Assi Servo Motor

● Gwardja tat-Txrib magħluqa għal kollox

● Skambjatur tas-Sħana tal-Kabinett Elettriku

● Interface tat-trasferiment tad-dejta

● Sistema ta 'lubrikazzjoni awtomatika

● Sistema tat-tkessiħ tal-qtugħ

● Fanal tax-xogħol LED

● Tmiem tad-dawl tal-programm

● Handwheel Elettroniku li jinġarr (MPG)

● Boltijiet u blokki tal-livellar



Konfigurazzjoni Fakultattiva

○BT40/ISO/HAK-A63 10000~30000rpm Magħżel

○Magħżel BT50 b'Gear/Gearbox

○Kabinett Elettriku AC

○It-Tkessiħ permezz tal-Magħżel (CTS)

○Sistema ATC/Tool Magazine

○Binarji ta 'Gwida Lineari tal-Assi XYZ

○Binarji Lineari XYZAxis, Binarji tal-Kaxxa tal-Assi Z

○Sistema ta 'Chip Conveyor tat-tip tal-kamin

○Sistema ta 'Chip Conveyor tat-tip ta' katina

○Il-mejda li jdur 4 assi

○Il-5 assi Tilting & Rotary tabella

○Skala Lineari

○Auto.Tool Sistema ta 'kejl

○Auto.Workpiece Sistema ta 'kejl

○Marka CE













Imsieħeb Famuż mad-dinja kollha

Magħżel: TAJWAN KENTURN/ROYAL

Kontrollur: Ġappun FANUC/Mitsubishi, Siemens mill-Ġermanja, LNC/SYNTEC Mit-TAJWAN

Servo Driver: FANUC/Mitsubishi/SYNTEC/YASKAWA/Siemens

Għodda Magazine: AIMACH plus, SANJET
