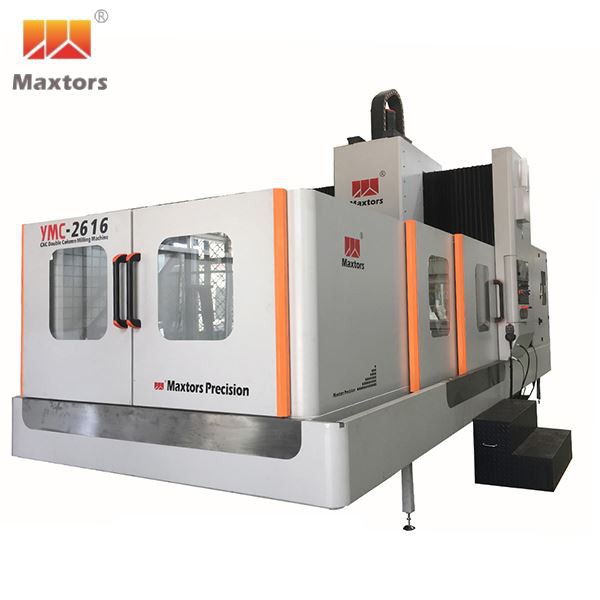

Ċentru tal-Maċinazzjoni tal-Pont

Portal Double Colonna CNC Milling Boring Machine Center

Ibgħat l-inkjesta

Iċ-ċentru tal-magni tal-pont jista 'jirrealizza l-manifattura ta' diversi partijiet ta 'preċiżjoni għolja u b'forma kumplessa f'setup wieħed. Il-magna għandha l-karatteristiċi ta 'riġidità qawwija, struttura kompatta u stabbiltà tajba, li hija għaliex nużaw il-kunċett ta' disinn riġidu dinamiku avvanzat biex jottimizzaw kull parti fid-disinn. Grazzi għall-bażi u l-qafas stabbli tiegħu, jipprovdi kapaċità għolja ta 'tagħbija u jopera b'ħoss baxx u vibrazzjoni. Il-mejda tal-magna hija mgħammra b'apparat ta 'pożizzjonament, sabiex il-materjal ma jitħawwadx faċilment u jikkawża devjazzjonijiet dimensjonali.

Meta mqabbel ma 'magni tal-ipproċessar tradizzjonali, dan il-prodott għandu kapaċità ta' ħidma kontinwa aktar b'saħħitha u veloċità ta 'rispons aktar mgħaġġla. Għandu sistema ta 'tkessiħ unika biex tiżgura d-durabilità tal-għodda; gwidi lineari ta 'preċiżjoni għolja u magħżel għal tmigħ mgħaġġel. Għalhekk, il-magni tal-pontċentrujista 'jilħaq il-produzzjoni ta' partijiet f'diversi industriji li jeħtieġu preċiżjoni għolja, bħall-industrija militari, aerospazjali, bini tal-vapuri, tagħmir industrijali, eċċ. Jista 'jgħin b'mod effettiv biex iqassar iċ-ċiklu tal-produzzjoni ta' partijiet, kkastjar u forom u jnaqqas ħafna l-ispiża tax-xogħol tal- fabbrika.

Speċifikazzjoni tal-Prodott

Oġġett	Unità	YMC-2616
Ivvjaġġar
Ivvjaġġar tal-Assi X	Mm	2600
Ivvjaġġar tal-Assi Y	Mm	1580
Ivvjaġġar tal-Assi Z	Mm	800
Imnieħer tal-Magħżel għall-Mejda	Mm	350% 7e1150 (Appro.)
Distanza bejn il-Kolonna	Mm	1620 (Appro.)
Mejda tax-xogħol
Daqs tal-mejda tax-xogħol (L*W)	Mm	2600x1480
Max.Tagħbija fuq il-Mejda	KG	8000
Magħżel
Veloċità tal-magħżel	.rpm	6000
Taper taż-żarżur		BT50
Rata tal-għalf
XYZ Għalf Rapidu	m/min	15/15/10
Għalf tal-Qtugħ	mm/min	1~8000
ATC (OPT.)
Kapaċità		24T
Eżattezza
Preċiżjoni tal-Pożizzjonament	Mm	±0.008/300
Preċiżjoni tal-Pożizzjonament mill-ġdid	Mm	±0.005/300
Sistema tal-Ajru taż-Żejt
Tank tal-Fluwidu tal-Qtugħ	L	200
Tank taż-Żejt tal-Lubrikazzjoni	L	4
Pressjoni ta' l-Arja (Min.)	kg/ċm2	6
Oħrajn
Impronta	Mm	6800×4100
Għoli tal-Magni	Mm	3500
Piż tal-Magni	KG	22000
Kontrollur CNC		FANUC-0i MF Plus

SORS TAL-KOMPONENTI EWLENIN
	LE.	KOMPONENT	MARKA	ORIĠINI	Nota
	1	Kontrollur CNC	FANUC	Ġappun
	2	Magħżel	SETCO/KENTURN/ROYAL	USA/Tajwan/Tajwan
	3	Magħżel Żejt Cooler	RUCOL/TNP	Iċ-Ċina
	4	Gwida lineari	HIWIN/PMI/REXROTH	Tajwan/Ġermanja
	5	Ballscrew	HIWIN / PMI	Tajwan
	6	Sistema servo	FANUC	Ġappun
	7	Ballscrew bearing	NSK/FAG/SKF	Ġappun/Ġermanja/Iżvezja
	8	Servo Akkoppjar	KTR/FPT	Ġermaniż
	9	Ġewż Lock	YINSH	Tajwan
	10	Sistema Lubrikanti	BIJUR/HERG/BAOTN	Iċ-Ċina
	11	Komponent ewlieni tas-Sistema Pnewmatika	Airtec/SNTC	Ġermanja/Ċina
	12	Komponent ewlieni tas-Sistema Elettrika	Schneider/Siemens	Franza/Ġermanja
	13	AC Għall-Kabinett Elettriku	B'XEJN	Iċ-Ċina
	14	Transformer	JUHVER/SUENNLIANG	Iċ-Ċina
	15	MPG (rota tal-idejn)	TOSOKU	Ġappun
	16	Doppju Viti tat-tip Chip Conveyor	Huawei/Maxtors	Iċ-Ċina
	17	Qoxra ta' Gwardja ta' Barra	MAXTORS	Iċ-Ċina
