Pont VMC

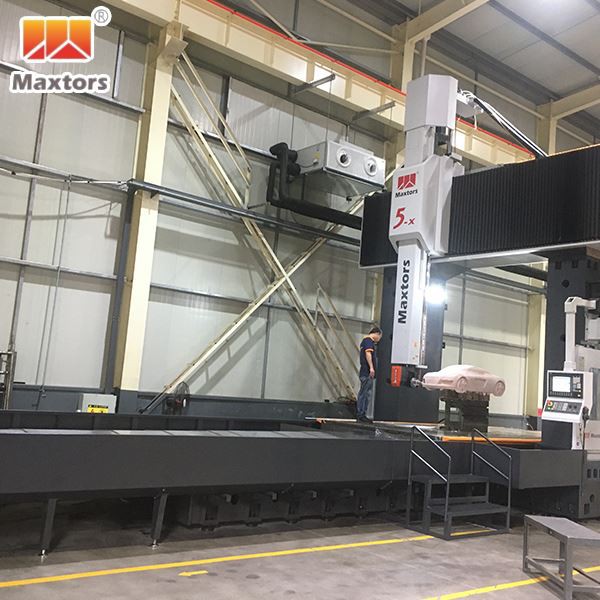

Daqs kbir pont ta '5 assi vmc tip ta' kolonna doppja Ċentru tal-Magni tat-Tħin CNC

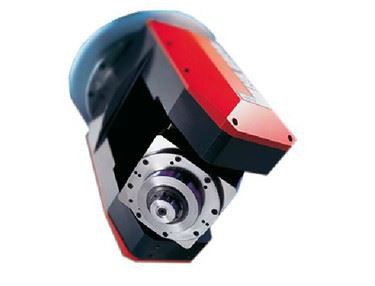

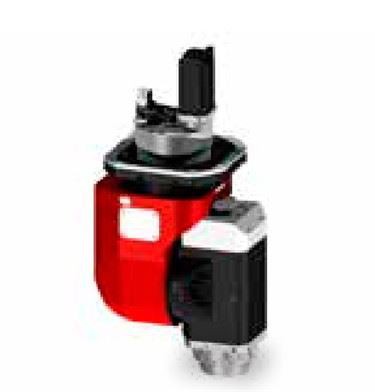

Bil HSK-A63 Spindle ta 'Veloċità Għolja
Spindle Power differenti tista 'tagħżel 15 ~ 65KW

Ibgħat l-inkjesta

Bridge VMC hija magna tal-magni CNC estremament produttiva. Għandu assi 5- ta 'preċiżjoni għolja biex isuq l-għalf tal-materjal filwaqt li jiżgura l-eżattezza massima. Il-magna tadotta disinn ta 'kolonna doppja aktar stabbli u riġida, li mhux biss tiżgura l-istabbiltà ġenerali waqt it-tħaddim iżda wkoll ma tiddeformax faċilment. Huwa mgħammar bi magħżel ta 'veloċità għolja HSK-A63 biex jipprovdi veloċità rotazzjonali fil-medda ta' 8000 ~ 24000rpm u mhux faċli biex tiġġammja. Il-magna tappoġġja ħames assi simultanjament mingħajr ebda konfużjoni.

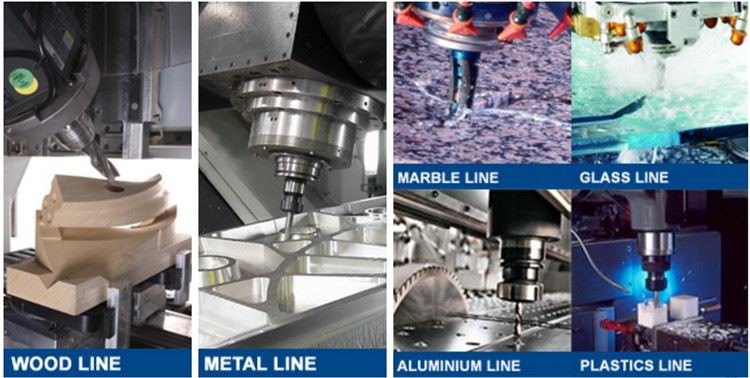

Bridge VMC jista 'makna varjetà ta' materjali tal-metall iebes fil-forma li trid. Hija mibnija fil-kontrollur SIEMENS 840D sabiex tkun tista 'faċilment tirrealizza produzzjoni tal-massa ta' partijiet ta 'forma kumplessa. Aħna wettaqna analiżi ta 'elementi finiti fuq il-mejda, kolonna, bażi u komponenti oħra tal-magna biex jiffurmaw l-aktar disinn raġonevoli. Bħala riżultat, huwa kompatt ħafna u kull komponent għandu proprjetajiet mekkaniċi eċċellenti u ħajja twila ta 'servizz. Jista 'jintuża ħafna fl-ipproċessar ta' partijiet tal-ġisem, partijiet tal-qoxra u partijiet tad-diska f'diversi industriji.

Speċifikazzjoni

Oġġett	Unità	YMC-6234	YMC-8234
Mejda tax-xogħol
Daqs tal-mejda tax-xogħol	Mm	6000×2600	8000×2600
Max.Tagħbija fuq il-Mejda	KG	28000	32000
T-Slot	mm	23-28×250( Traslot )	30-28×250( Traslot )
Ivvjaġġar
Wisa' ta' Gantry	Mm	3430	3430
Ivvjaġġar X/Y/Z	Mm	6200/3400/2000	8200/3400/2000
A Assi	grad	±120	±120
C Assi	grad	±245	±245
Imnieħer tal-Magħżel għall-Mejda	Mm	400~2400	400~2400
Sistema tal-Għalf
Kontrollur CNC		SIEMENS 840D	SIEMENS 840D
X/Y/Z Għalf Rapidu	m/min	10/10/10	10/10/10
Għalf tal-Qtugħ	m/min	7	7
ATC/Tool Magazine (Għaċ-Ċentru)
Kapaċità tal-Għodda		32~120	32~120
Eżattezza
Preċiżjoni tal-Pożizzjonament	Mm	±0.008/300	±0.008/300
Preċiżjoni tal-Pożizzjonament mill-ġdid	Mm	±0.005/300	±0.005/300
Magħżel
Veloċità tal-magħżel	.rpm	24000	24000
Mudell tal-magħżel u Dia.		HSK-A63	HSK-A63
Mutur tal-magħżel	KW	15/18	15/18
Pressjoni tal-Arja
Ħtiġijiet ta' l-Ajru	KG/C㎡	Akbar minn jew ugwali għal 6	Akbar minn jew ugwali għal 6
Rata tal-Fluss tal-Pressjoni tal-Arja	m³/min	Akbar minn jew ugwali għal 0.5	Akbar minn jew ugwali għal 0.5
Daqs tal-Magni
Piż tal-Magni	KG	80000	95000
Footprint tal-Magni	Mm	15000×7500×6250	19000×7500×6250
